安科瑞電氣股份有限公司 上海嘉定 201801
摘要:通過對醫院用電安全進行探討，以此希望為醫院后勤電力部門提供參考。
關鍵詞：用電安全；醫院；管理
引言
醫院作為當前保障人們?nèi)罕娚】档牡胤? 其用電的安全與其他行業相比顯得尤為重要。一旦 在運行過程中出現用電故障，將給醫院的運行帶來 嚴重的損傷。同時，隨著就醫患者的不斷增多，也給 當前的醫院用電提出了更多的要求。因此，如何加強 醫院用電安全和管理，成為當前醫院電力部門思考的重點。
1當前醫院用電安全方面存在的問題
1）缺乏合理和規范的用電線路。對醫院來講，合 理、規范的醫院供電線路是保障醫院安全用電的基 礎，也是根本。但是，當前大部分醫院在供電線路的 布局方面比較殘舊，線路的布局方面也不是非常的 規范,從而給用電安全埋下了很大的安全隱患。2 ）用 電安全管理制度不嚴。在醫院管理中,各種醫療設備 長期使用,導致設備的絕緣層出現老化、受潮、外露 等問題，并引發線路的漏電、短路等,甚至引發醫院 岀現火災等問題。3）缺乏制定特定的應急預案。在醫 院中存在著很多比較重要的部門，如ICU病房、手術 室等,這些特殊的地方如果一旦出現用電的安全，將 嚴重的影響對病人的治療，并很可能引發一些不可 預測的后果。但是，當前很多的醫院卻缺乏對這些特 定場所用電安全的應急預案，在岀現斷電、短路等故 障情況下無可避免的會嚴重影響患者的治療。4）缺乏用電安全的意識。在不同的臨床科室中，醫護人員 缺乏用電安全方面的意識，如不關閉設備電源,不注 重對設備的檢查等，導致醫院的醫療設備出現故障。 通過這樣的問題，延誤了患者的治療的時機，并很容 易引發醫療方面的糾紛
2提高醫院用電安全的對策
2.1加強對醫院供電線路的規范和安裝
要保障醫院的正常運行，筆者認為必須從規范供 電線路，加強設備的安裝入手,其必須做好以下工作：
1）把好對設備的采購關。在對用電安全項目進 行立項的時候,就必須充分的對項目設備質量進行 檢查，査看其是否符合相關的電氣設備標準，嚴 禁在醫院設備的采購中使用不合格的產品。2）嚴格 把握設備的安裝。在設備安裝過程中，供電管線及其 附屬的設備等必須要符合醫療器械的要求，并嚴格 按照標準，對各個病房或者各個醫療單元安裝相應 的接地設備，從而避免線路損壞導致外殼帶電所帶 來的人員觸電事故，同時還可以防止在雷擊給開關 箱、醫療器械設備等的損壞。3）在對醫院的病房及其 下屬的各個醫療單位在逬行布線中，其所有的插座 必須要根據規定進行界限,必須保證火線、地線和零 線不能進行調換，并要仔細的檢查其中火線、零線等 是否存在接錯的地方。如果一旦岀現差錯，將給整個 醫院帶來災難性的后果。
3安科瑞為醫院安全用電提供的解決方案
3.1安科瑞Acrelcloud-6000安全用電云平臺
安科瑞電氣推出的安全用電監控云系統采用研發的剩余電流互感器、溫度傳感器、電氣火災探測器、故障電弧探測器、電氣防火限流式保護器和中性安防，對引發電氣火災的主要因素（導線溫度、電流、剩余電流、故障電弧等）進行不間斷的數據與統計分析，并將發現的各種隱患信息及時推送給學校管理人員，指導學校實現時間的排查和治理，達到潛在電氣火災隱患，實現“防患于未然”的目的。
用戶可以利用PC、手機、平板電腦等多種終端實現對平臺的訪問，查詢包括系統信息、實時數據、報記錄等在內的各種信息，使用方便。利用該系統為用戶提供的低成本服務，能有提升企業的消防管理和電氣設備水平，防范重大惡性火災財產損失、尤其是重大惡性人員傷亡責任的發生。

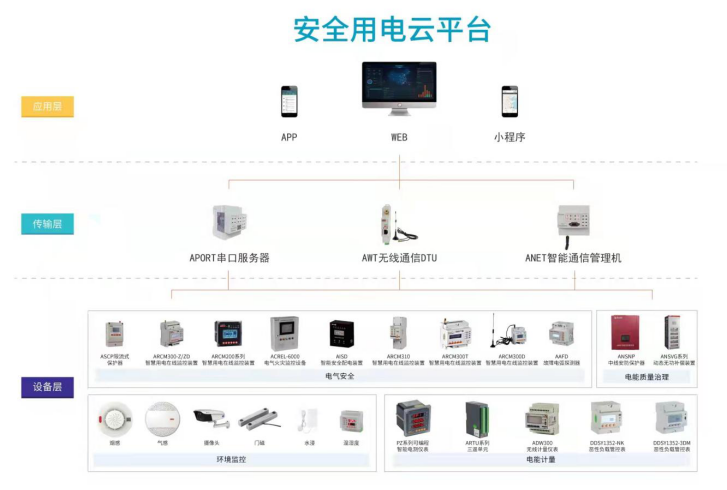

本系統的整體結構如圖所示：
3.2硬件配置：
平臺服務器：建議按照我方提供配置標準購買，或者客戶自己租用阿里云資源。

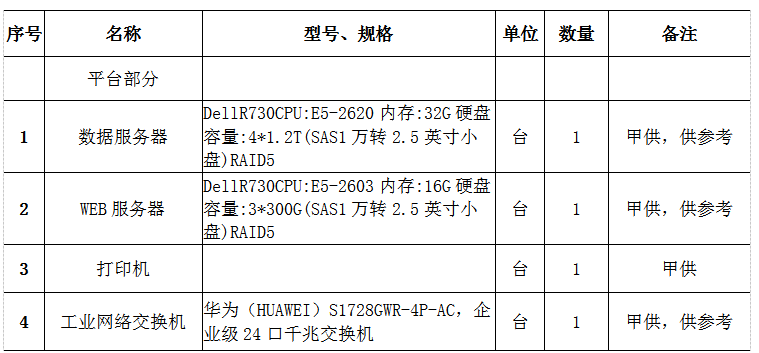

站控管理層硬件配置：（如申請阿里云可忽略）
現場儀表硬件配置
|
序號 |
名稱 |
型號、規格 |
單位 |
數量 |
備注 |
|
1 |
剩余電流火災探測器(2G/4G/NB) |
ARCM300-Z-4G可以測量剩余電流，溫度，電流，電壓，功率，頻率，GPRS通訊 |
只 |
1 |
安科瑞 |
|
2 |
漏電流互感器 |
AKH-0.66L-45
|
只 |
按需 |
安科瑞 |
|
3 |
線纜溫度傳感器 |
ARCM-NTC |
只 |
按需 |
安科瑞 |
|
4 |
無線DTU |
AF-GSM200需加SIM卡 |
只 |
1 |
安科瑞 |
|
5 |
故障電弧探測器 |
AAFD-40檢測范圍0-40A |
只 |
1 |
安科瑞 |
|
6 |
電氣防火限流式保護器 |
ASCP200路GPRS額定電流：無線通訊0-63A |
只 |
1 |
安科瑞 |
|
7 |
中性安防保護器 |
監控中性線的漏電流 |
只 |
1 |
安科瑞 |
3.2.1現場儀表選型介紹--剩余電流火災探測器
|
產品名稱 |
剩余電流火災探測器 |
|
產品型號 |
ARCM300-Z-4G |
ARCM200L-Z |
ARCM200BL |
|
產品外形 |
 |
 |
 |
|
產品功能 |
當電線由于機械損傷、年久失修而導致絕緣層老化破損、負荷大而發熱使得絕緣層 老化失效等原因，使得絕緣性能下降，導致電線與大地之間有不正常的電流通過，這種 現象就是漏電，也稱為“剩余電流”。泄漏電流流入接地點處形成發熱現象，當流入接 地點周圍有易燃物時，經長期高溫累積作用便會產生燃燒現象從而引發火災。 ARCM系列電氣火災探測器可對配電回路的剩余電流、導線溫度等火災危險參數實 施監控和管理，集成度高，體積小巧，安裝方便，防范因泄漏電流而導致的電氣火災。 |
3.2.2現場儀表選型--故障電弧探測器
|
產品名稱 |
故障電弧探測器 |
|
產品型號 |
AAFD-40 |
AAFD-MU集中顯示+傳感器 |
|
產品外形 |
 |
  |
|
產品功能 |
故障電弧集中顯示單元對接入線路中的故障電弧傳感器進行統一檢測。故障電弧傳感器可以對故障電?。òü收喜⒙?lián)電弧、故障串聯電?。┻M(jìn)行有效的檢測，當檢測到線路中存在引起火災的故障電弧時，顯示單元可以進行現場的聲光報警，并將報警信息傳輸給電氣火災監控設備。集中顯示單元可同時通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。
故障電弧集中顯示單元適用于工業與民用建筑中10KW及其以下的電氣線路，其保護線路長度不宜大于100米。產品遵循國標GB 14287.4-2014，可適用于養老院、學校、商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂場所等。
|
3.2.3現場儀表選型--電氣防火限流式保護器
|
產品名稱 |
電氣防火限流式保護器 |
|
產品型號 |
ASCP200-20D |
ASCP200-40B |
ASCP200-63D |
|
產品外形 |
 |
 |
 |
|
產品功能 |
當?shù)蛪号潆娀芈钒l(fā)生短路故障時，ASCP200電氣防火限流式保護器能以微秒 級速度快速(＜150μs)限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事 故，有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電 流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端. |
3.2.4現場儀表選型中性安防保護器
中性線的定義：三相電的星形接法是把每一相電源或負載的一端都接在中性點上，將中性點
引出的這條線叫中性線，這樣就形成三相四線制或者五線制。也可不引出，形成三相三線制?，F(xiàn)
在的低壓配電線路，采用最多的是三相四線制，其中的三條線路分別用A、B、C代表三相，另一條中性線用N代表。

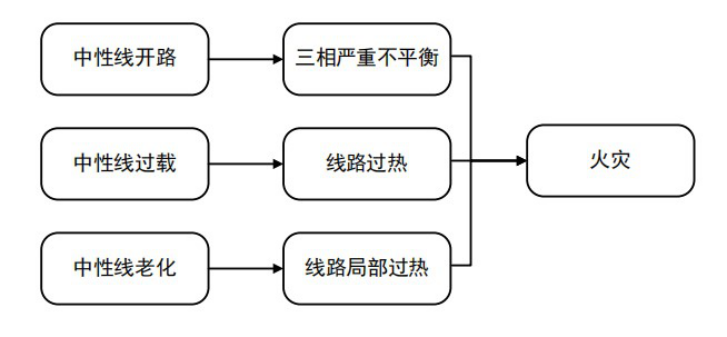

在三相四線制或五線制供電系統運行過程中，中性線引發火災事故主要通過三種途徑：
A.中性線長期過載導致中性線絕緣層老化，最后使得絕緣層燃燒引發火災；
B.中性線故障使中性線開路，導致三相電嚴重不平衡，燒毀電氣設備引發火災。
C.中性線老化使線路局部過熱，導致中性線絕緣層老化，最后使得絕緣層燃燒引發火災。

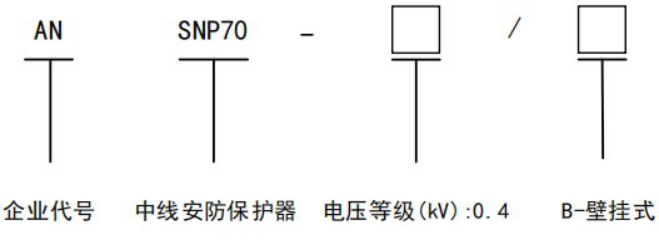

1）產品型號

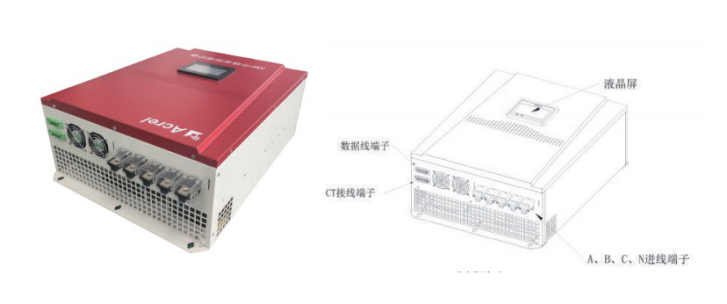

2） 模塊接口示意

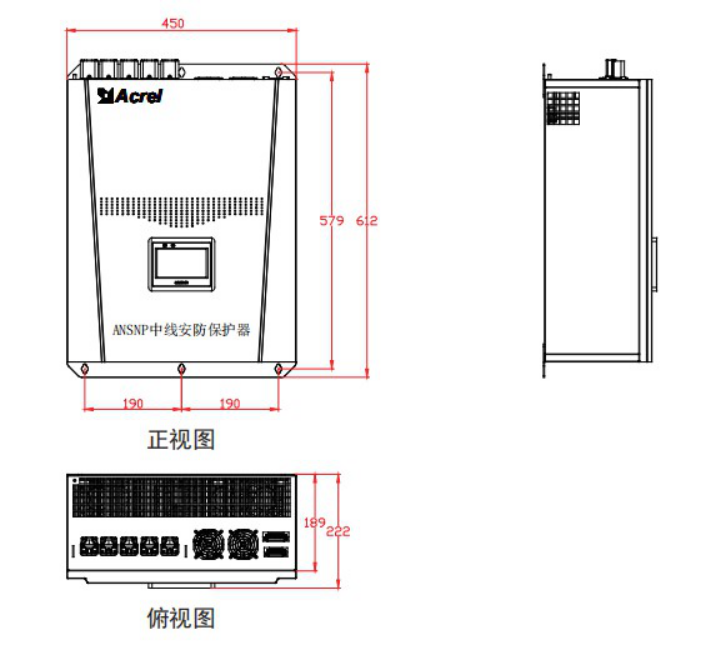

3）產品尺寸
|
規格型號 |
中性線輸出電流（A） |
外形尺寸 |
定位孔間距 |
ANSNP70-0.4/B
|
0-200 |
深度（W） |
寬度(D) |
高度(H) |
縱向 |
橫向 |
|
450 |
222 |
612 |
579 |
190*2 |
4結語
醫院用電系統是一項非常復雜、系統的工程，必 須從制度、意識、預備方案、安裝布線等方面著手才 能消除醫院中存在的隱患，從而為保障醫院的長遠 運行奠定基礎。
參考文獻:
[1]朱培新.淺談?dòng)秒姍z查對企業安全用電的重要性[J].機電信息, 2011（18）:196-197.
[2]刀麗芳，黃新紅,方世明.重要客戶安全用電管理典型經驗[J].中 國電力教育,2012（3）：140-142.
[3]朱先斌，對當前醫院用電安全與管理方面的幾點探討
[4]安科瑞企業微電網設計與應用手冊，2020.06版.
張雙，女，本科，安科瑞電氣股份有限公司，主要研究方向?yàn)獒t(yī)院安全用電云平臺系統的研發與應用， Email:
[email protected]，手機：13916280434（同微信）
